學習繼電保護測試儀的工頻變化量操作

發布日期:2022-03-10 瀏覽:1531 次

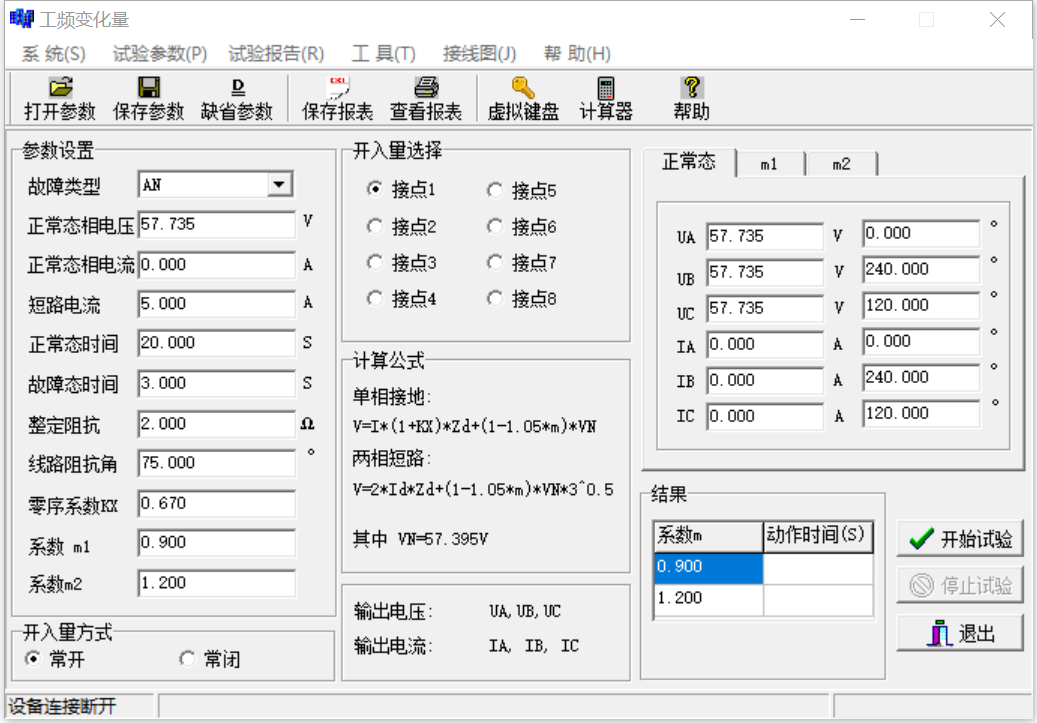

繼電保護測試儀的工頻變化量
  繼電保護測試儀工頻變化量分別模擬U相、V相、W相單相接地瞬時故障和uv、vw、wu相間瞬時故障。模擬故障電流為固定電流,模擬故障前電壓為額定電壓57.73V,模擬故障時間一般為100-150ms,單相接地故障時,短路電壓V=(1+K)I×ZD+(1-1.05m)×Un。相間短路時故障電壓U=2×I×ZD+(1-1.05m)×Un,式中m為系數,其值分別為0.9和1.2,對于微機保護,當m=0.9時,D++出口(方向元件出口),當m=1.2時,DZ、D++都應出口,DZ為突變量距離出口,DZ先動作,可投入主保護及零序保護,其余保護應退出。

  適用于目前國內主要廠家生產的保護裝置:國電南自、國電南瑞、許繼電氣和北京四方。

  一.ZD--工頻變化量距離保護定值

  工頻變化量距離保護在m=1.2倍時,應可靠動作。但是在m=0.9倍時,保護裝置應可靠不動作。

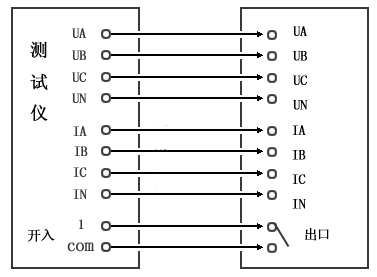

  二.接線方式--如下圖:

繼電保護測試儀的工頻變化量
